LED驅動電源是把電源供應轉換為特定的電壓電流以驅動LED發光的電壓轉換器，通常情況下：LED驅動電源的輸入包括高壓工頻交流（即市電）、低壓直流、高壓直流、低壓高頻交流（如電子變壓器的輸出）等。LED驅動電源的輸出則大多數為可隨LED正向壓降值變化而改變電壓的恒定電流源

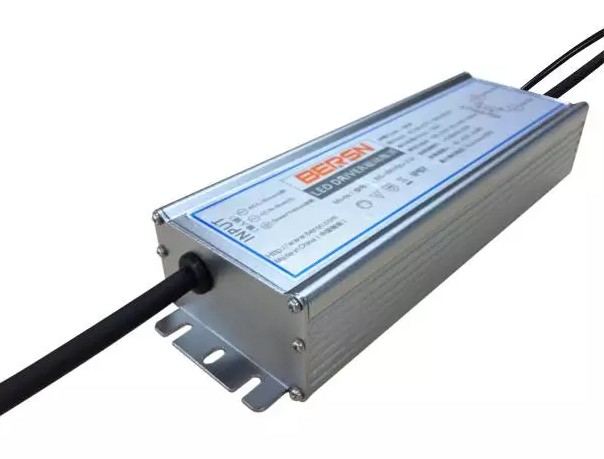

什么是LED驅動電源

LED驅動電源把電源供應轉換為特定的電壓電流以驅動LED發光的電壓轉換器，通常情況下：LED驅動電源的輸入包括高壓工頻交流（即市電）、低壓直流、高壓直流、低壓高頻交流（如電子變壓器的輸出）等。而LED驅動電源的輸出則大多數為可隨LED正向壓降值變化而改變電壓的恒定電流源。LED電源核心元件包括開關控制器、電感器、開關元器件（MOSfet）、反饋電阻、輸入濾波器件、輸出濾波器件等等。根據不同場合要求、還要有輸入過壓保護電路、輸入欠壓保護電路，LED開路保護、過流保護等電路

LED驅動電源的特點

（1）高可靠性

LED驅動電源長久穩定運行，是最重要的要素，特別像LED路燈的驅動電源，裝在高空，維修不方便，維修的花費也大

（2） 高效率

LED是節能產品，驅動電源的效率要高。對于電源安裝在燈具內的結散熱非常重要。電源的效率高，它的耗損功率小，在燈具內發熱量就小，也就降低了燈具的溫升。對延緩LED的光衰有利

（3）高功率因素

功率因素是電網對負載的要求。一般70瓦以下的用電器，沒有強制性指標。雖然功率不大的單個用電器功率因素低一點對電網的影響不大，但晚上使用照明量大，同類負載太集中，會對電網產生較嚴重的污染

（4）驅動方式

現在通行的有兩種：其一是一個恒壓源供多個恒流源，每個恒流源單獨給每路LED供電。這種方式，組合靈活，一路LED故障，不影響其他LED的工作，但成本會略高一點。另一種是直接恒流供電驅動方式，LED串聯或并聯運行。它的優點是成本低一點，但靈活性差，還要解決某個LED故障，不影響其他LED運行的問題。這兩種形式，在一段時間內并存。多路恒流輸出供電方式，在成本和性能方面會較好。也許是以后的主流方向

（5）浪涌保護

LED抗浪涌的能力是比較差的，特別是抗反向電壓能力。加強這方面的保護也很重要。有些LED燈裝在戶外，如LED路燈。由于電網負載的啟甩和雷擊的感應，從電網系統會侵入各種浪涌，有些浪涌會導致LED的損壞。因此LED驅動電源要有抑制浪涌的侵入，保護LED不被損壞的能力

（6）保護功能

電源除了常規的保護功能外，最好在恒流輸出中增加LED溫度負反饋，防止LED溫度過高；要符合安規和電磁兼容的要求

按驅動方式分類

（1）恒流式

恒流驅動電路輸出的電流是恒定的，而輸出的直流電壓卻隨著負載阻值的大小不同在一定范圍內變化，負載阻值小，輸出電壓就低，負載阻值越大，輸出電壓也就越高

恒流電路不怕負載短路，但嚴禁負載完全開路

恒流驅動電路驅動LED是較為理想的，但相對而言價格較高

應注意所使用最大承受電流及電壓值，它限制了LED的使用數量

（2）穩壓式

當穩壓電路中的各項參數確定以后，輸出的電壓是固定的，而輸出的電流卻隨著負載的增減而變化

穩壓電路不怕負載開路，但嚴禁負載完全短路

以穩壓驅動電路驅動LED，每串需要加上合適的電阻方可使每串LED顯示亮度平均

亮度會受整流而來的電壓變化影響

整體恒流和逐路恒流工作方式優缺點

與整體恒流相較，逐路恒流雖然缺點比較多，成本也比較高。但是它能真正的起到保護LED和延長LED的壽命，所以逐路恒流才是未來的趨勢

按電路結構分類

（1）常規變壓器降壓：

這種電源的優點是體積小，不足之處是重量偏重、電源效率也很低，一般在45%~60%，因為可靠性不高，所以一般很少用

（2）電容降壓：

這種方式的LED電源容易受電網電壓波動的影響，電源效率低，不宜LED在閃動時使用，因為電路通過電容降壓，在閃動使用時，由于充放電的作用，通過LED的瞬間電流極大，較容易損壞芯片

（3）電子變壓器降壓：

這種電源結構不足之處是轉換效率低，電壓范圍窄，一般180~240V，波紋干擾大

（4）電阻降壓：

這種供電方式電源效率很低，而且系統的可靠也較低。因為電路通過電阻降壓，受電網電壓變化的干擾較大，不容易做成穩壓電源，并且降壓電阻本身還要消耗很大部分的能量

（5）RCC降壓式開關電源：

這種方式的LED電源優點是穩壓范圍比較寬、電源效率比較高，一般可在70%~80%，應用較廣。缺點是開關頻率不易控制，負載電壓波紋系數較大，異常情況負載適應性較差

（6）PWM控制式開關電源：

目前來說，PWM控制方式設計的LED電源是比較理想的，因為這種開關電源的輸出電壓或電流都很穩定。電源轉換效率極高，一般都可以高達80%~90%，并且輸出電壓、電流十分穩定。這種方式的LED電源主要由四部分組成它們分別是：輸入整流濾波部分、輸出整流濾波部分、PWM穩壓控制部分、開關能量轉換部分。而且這種電路都有完善的保護措施，屬于高可靠性電源

LED光源/驅動電源的難題：散熱

LED為冷光源，作業結溫不能超過限值，還要留必定余量。整個燈具的設計要考慮到裝置便利，配光，散熱等許多方面難題，要在許多要素中尋求平衡。而過高的溫度則會使LED光衰加速，嚴重影響其使用壽命，并在使用過程中降低其穩定性，造成使用成本上升，周期短等問題

故此LED驅動電源的溫度控制亦是其作為LED照明系統一部分，必須被重點考慮的性能因素。而LED驅動電源良好的發熱控制和散熱設計，可以降低LED照明系統整體的發熱量，從而使LED光源能有更好的散熱空間，使其能在更加適宜的狀態工作，達到穩定持久，節能減排的效果！

隨著LED照明光源的日益普及，LED驅動電源也隨之變得越來越重要，高效穩定的LED驅動電源，不僅可以穩定節能，更能為LED光源錦上添花，使其能在最佳狀態，長久高效地運行，服務于我們的生活！
